Ultradźwiękowy miernik przepływu w kanałach otwartych UniSonic_HF

Ultradźwiękowy miernik przepływu UniSonic_HF UniSonic_HF jest zintegrowanym ultradźwiękowym miernikiem przepływu przeznaczonym do przemysłowych, ciągłych pomiarów przepływu w kanałach otwartych przy wykorzystaniu zwężek pomiarowych oraz przelewów mierniczych.

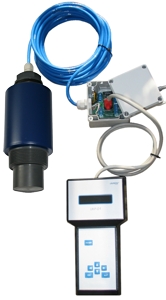

Przyrząd wykonany jest w postaci sondy pomiarowej wyposażonej w mikroprocesorowy kontroler sterujący, przetwarzający sygnał pomiarowy z czujnika ultradźwiękowego na wartość odległości od powierzchni cieczy, a następnie na podstawie równań matematycznych i zaprogramowanych charakterystyk na wartość przepływu.



Przetworzona wartość pomiarowa przekazywana jest do zewnętrznych urządzeń pomiarowych w postaci cyfrowej poprzez łącze RS-485 z protokołem MODBUS, oraz (lub) w postaci analogowej poprzez programowalne wyjście prądowe 4–20mA. Podłączenie zasilania oraz rozdzielenie toru analogowego i cyfrowego odbywa się w skrzynce połączeniowej. Sterowanie parametrami sondy oraz ustawianie zakresu pomiarowego wyjścia prądowego dokonuje się poprzez sieć cyfrową (np. ze sterownika PLC) lub zewnętrzny programator.



Rozwiązanie takie umożliwia budowanie tanich systemów rozproszonego pomiaru przepływu w przypadkach gdy nie jest wymagana ciągła prezentacja wartości pomiarowej w miejscu pomiaru.



Pomiar natężenia przepływu cieczy w kanale otwartym oparty jest o przeliczenia wysokości spiętrzenia cieczy przed zwężką lub standardową przegrodą pomiarową na wartość natężenia przepływu.



Pomiar poziomu dokonywany jest przy pomocy ultradźwiękowej sondy poziomu zamocowanej w ściśle określonym punkcie przed zwężką lub elementem spiętrzającym.



Przeliczenie spiętrzenia na wartość przepływu dokonywane jest na bazie charakterystyk elementu spiętrzającego lub znormalizowanych równań przepływu.



Miernik przepływu spełnia wymagania określone przez normy ISO 1438/1-1980 i ISO 9826:1992(E).



DANE TECHNICZNE

Metoda pomiaru zwężki: Venturi, Khafagi-Venturi, Parshall, Palmer-Bowlus
przelewy: prostokątny, trapezowy, trójkątny,
ogólne równanie przepływu, charakterystyka użytkownika
Zakres pomiarowy zależny od metody pomiaru
Dokładność pomiaru 1 – 5 % (zależna od metody pomiaru)
Temperatura pracy -40 ÷ + 65oC, -40 ÷ + 85oC (opcja)
Zasilanie 18 - 30V=, 9 - 36V (opcja), 0.05A
Klasa ochrony obudowy IP68
